设计特征
1. 采用整体式（一体式）设计，相对同类球阀来说，体积最小、重量最轻；
2. 采用整体式（一体式）无中法兰设计，避免了阀体连接处的泄漏；
3. 扁方形阀杆头部设计，保证手柄准确的完全，手柄总是与阀门流向一致，指明开关状态；
4. 阀杆底部凸台与阀体中部凹台相互配合的设计，防止阀杆在压力作用下飞出体外；
5. 阀体可以增加保温夹套，既能防止管路中粘稠的介质的凝固，又能降低管路中低温介质的热量损失；
应用规范
|
标准
|
GB系列
|
API系列
|
|
温度-压力额定值
|
GB/T 12224
|
ASME B16.34
|
|
设计标准
|
GB/T 12224
|
ASME B16.34
|
|
结构长度标准
|
GB/T 12221
|
API 6D、ASME B16.10
|
|
法兰连接标准
|
GB/T 9113、JB/T 79、HG20592、HG20615
|
ASME B16.5
|
|
检测与试验标准
|
GB/T 13927、JB/T 9092
|
API 598
|

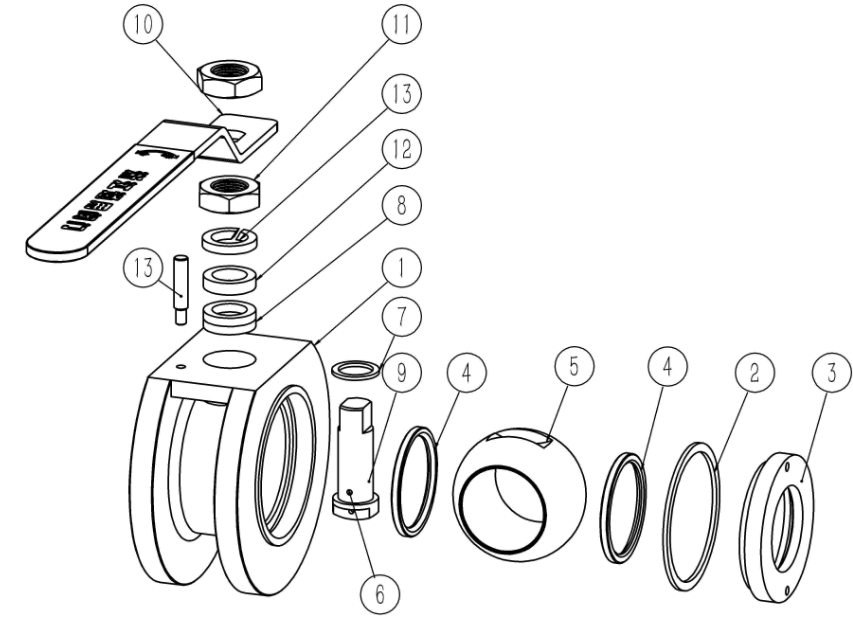

主要零件材料
|
序号
|
零件
|
碳钢材质
|
不锈钢材质
|
|
1
|
阀体
|
ASTM A216 WCB
|
ASTM A351 CF8
|
|
2
|
垫片
|
PTFE/304+石墨缠绕垫
|
PTFE/304+石墨缠绕垫
|
|
3
|
阀盖
|
ASTM A216 WCB
|
ASTM A351 CF8
|
|
4
|
阀座
|
PTFE/RPTFE/NYLON/PEEK
|
PTFE/RPTFE/NYLON/PEEK
|
|
5
|
球体
|
A105N+ENP
|
ASTM A182 F304
|
|
6
|
防静电装置
|
组合件
|
组合件
|
|
7
|
止推垫
|
PTFE
|
PTFE
|
|
8
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
|
9
|
螺钉
|
ASTM A193 B7
|
ASTM A193 B8
|
|
10
|
阀杆
|
ASTM A182 F6a
|
ASTM A182 F304
|
|
11
|
手柄
|
碳钢
|
不锈钢
|
|
12
|
弹垫
|
碳钢
|
不锈钢
|
|
13
|
填料压环
|
碳钢
|
不锈钢
|
